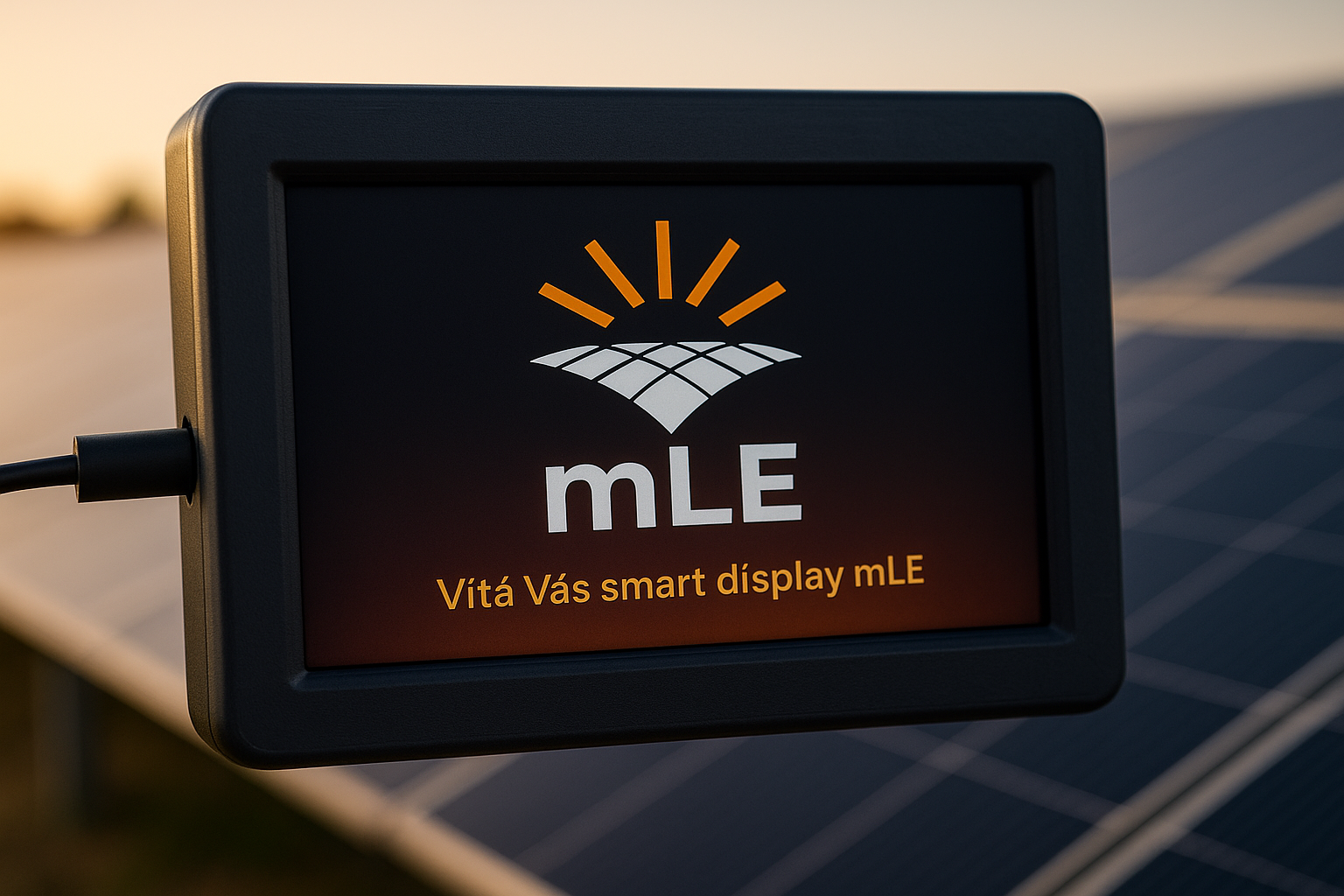

Monitorovací jednotka pro FVE Solax X3 hybrid G4 Zařízení je určené pro sledování a vizualizaci provozu domácí fotovoltaické elektrárny (FVE). Založené na platformě ESP32 s integrovaným WiFi a Bluetooth. Barevný dotykový displej zobrazuje aktuální stav výroby, spotřeby, baterií a síťové energie v reálném čase formou animace. Hlavní funkce zařízení: ✅ Živá vizualizace toků energie – animace mezi panely, baterií, domem a sítí ✅ Připojení k MQTT brokeru – čtení aktuálních hodnot z MQTT klienta z aplikace myLivingEnergy ✅ Připojení přímo ke střídači - není třeba vlastnit aplikaci myLivingEnergy !!! ✅ Zobrazení hodnot: Výkon z panelů [W] Spotřeba domu [W] Nabíjení/vybíjení baterie [W] Export/import do sítě [W] Stav nabití baterie [%] Vnitřní teplota střídače a baterie [°C] ✅ Obnova dat každých cca 5 sekund ✅ Zobrazení stavu WiFi a režimu (klient/AP) ✅ Synchronizace času pomocí NTP (zobrazení hodin a data) ✅ Webové rozhraní pro konfiguraci připojení a aktualizace z webu ✅ Aktualizace zdarma , volitelné jak z webu tak ze souboru Plánované funkce : ✅  Přepínání stránek pomocí dotyku ✅ Na každé další stránce detailnější informace  ✅ Pro majitele aplikace myLivingEnergy možnost připojení na cloud ✅ Připravujeme spousty dalších vychytávek a vše samozřejmě bude   ZDARMA ✅ Podpora dalších střídačů (X3 hybrid G4, X1 hybrid G4, X3 hybrid Ultra, Goodwee)  ZDARMA Technické parametry zařízení : Čip ESP32 (dual-core, 240 MHz, WiFi + BT) Displej 2.8" TFT LCD (320x240 px), barevný Dotyková vrstva Rezistivní, ovladač XPT2046 Paměť 4 MB Flash + 4 MB PSRAM SD karta Slot pro microSD (SPI) USB port Micro USB (napájení + programování, CH340) WiFi Ano (802.11 b/g/n) Bluetooth Ano (v4.2, BLE) Napájení 5 V přes USB nebo boční piny Rozměry cca 76 × 48 mm Obsah balení: Hotové zařízení Smart Screen mini + obal  ZDARMA + stojánek ZDARMA Přednahraná aplikace pro sledování FVE na SD kartě  ZDARMA Napájecí kabel Dárek  ZDARMA Doba dodání : do 14ti dnů, dle objednávek a skladových  zásob

Specifikace: Vstupní napětí: 100-240VAC 50/60Hz Standard: EU Bezdrátový standard: IEEE802.11b/g/n, 2,4 GHz Barva pouzdra: Bílá Provozní teplota：-20℃～+50℃ Plastový materiál: ABS + PC Napětí: AC 100-240V maximální výkon: 16A ⚡ SNADNÉ POUŽITÍ Zásuvky s Tasmotou jsou připraveny k použití ihned po vybalení bez potřeby rozbočovače nebo aplikace. Tím, že se těchto věcí zřekneme, můžeme chránit vaše soukromí a uchovávat vaše osobní údaje v bezpečí. ⚡ PŘIZPŮSOBITELNÁ ZÁSUVKA Naše chytrá zásuvka je napájena čipem ESP8266 a je kompatibilní s řadou platforem pro chytré domácnosti třetích stran, včetně Home Assistant, ioBroker, Homematic IP, Google, Alexa, MQTT, Domoticz, OpenHAB, ZWAVE, PHILIPS hu, ESPHome . Můžete snadno vytvářet vlastní pravidla a scény pro domácí automatizaci, které splňují vaše individuální potřeby. ⚡ Snadné nastavení: A . Vyhledejte "tasmota-XXXXXX-XXXX" v seznamu Wi-Fi a připojte se. B . Krátce počkejte, než rozhraní automaticky přeskočí na 192.168.4.1. Pokud nenaskočí automaticky, musíte vstoupit do prohlížeče a otevřít jej ručně. C . Po úspěšném připojení WiFi se automaticky zobrazí IP adresa zařízení. Zapamatujte si adresu a poté zařízení ovládejte a konfigurujte ve webovém rozhraní. ⚡ Sledování dat: WiFi zásuvky mohou měřit spotřebu a výrobu energie a v reálném čase monitorují spotřebu energie, napětí, proud a výkon připojených zařízení. Je ideální pro monitorování balkónových elektráren, mini fotovoltaických systémů, televizorů, topidel a ventilátorů. Poznámka: Pokud údaje o teplotě nejsou přesné, můžete zadat kód pro kalibraci teploty. ⚡ Vysoká bezpečnost : Jako jedna z mála zásuvek, má tento model podporu měření a sledování vnitřní teploty zásuvky, aby se zabránilo bezpečnostním rizikům způsobeným přehřátím zařízení. To vám poskytuje větší bezpečnost při používání vašich zařízení !!!  Chytrá zásuvka s Tasmotou NEPOTŘEBUJE CLOUD !!!

Aktivní chlazení ke střídači Solax X3 hybrid G4 s aplikací myLivingEnergy. Použitý HW je velmi pečlivě vybrán a otestován. Chlazení je ovládané pomocí aplikace v lokálním režimu a na serverové straně je vidět, zda ventilátor běží, či nikoliv. Uživatel si jednoduše dle jednoduchého návodu připojí relé na svojí wifi síť, pak dle návodu zjistí ip adresu zařízení a vše si nastaví v klientovi mLe. Jelikož si již uživatelé pořídili i chlazení jiné, bude produkt prodáván jako stavebnice, kde bude možné si zakoupit pouze díly, které bude potřebovat ke svému stávajícímu zařízení a bude chtít napojit na aplikaci mLe. Je možnost ovládat i přes chytrou zásuvku. (U nás chytré zásuvky jsou zatím v testech) Chlazení je vyvinuto tak, že se jen nasadí na žebra střídače. Není potřeba žádného vrtání a ani dalšího přizpůsobení. V 3D modelu je rezerva, takže chladič se nasune a drží.  Jelikož jsme dál pro naprosto laickou veřejnost, při instalaci a napojení na aplikaci ZDARMA pomůžeme. Obsah tohoto popisu se bude měnit na základě zkušeností a spokojenosti uživatelů. Dodací doba je cca 14 dní, dle počtu objednávek a dostupnosti dílů u dodavatele. Ceny se můžou mírně lišit na základě aktuálního kurzu.

Specifikace: Model2 Zero3 SoC – Allwinner H618 quad-core Arm Cortex-A53 processor @ up to 1.5 GHz with Arm Mali G31 MP2 GPU with support for OpenGL ES 3.2 and OpenCL 2.0 Memory – 1GB DDR4 !!! Storage – 16MB SPI flash and MicroSD card slot Video Output Micro HDMI 2.0a port up to 4Kp60 Video composite (CVBS) via 13-pin header (See Expansion section) Video Decoding 10-bit H265/HEVC up tp 4Kp60 or 6Kp30 VP9 up to 4Kp60 H264/AVC up to 4Kp30 AVS2 up to 4Kp60 Encoding H.264 up to 4Kp25 or 1080p60 JPEG up to 1080p60 Audio – Analog stereo audio via 13-pin header, and digital audio via micro HDMI port Network Connectivity Gigabit Ethernet Dual-band 802.11 b/g/n/ac WiFi 5 + Bluetooth 5.0 via AW859A module USB – 1x USB 2.0 host port, 2x USB 2.0 interfaces via 13-pin header Expansion 13-pin header with 2x USB, analog stereo audio output, CVBS video output, IR input, 3x GPIOs 26-pin IO header with I2C, SPI, UART, multiple GPIOs Debugging – 3-pin UART header for serial console Misc – Power & status LEDs, power key Power Supply – 5V via USB Type-C port ! ! ! Dimensions – 50x 53 mm Weight – 26 grams Micro SD karta 32GB + předinstalace - zdarma Kryt MyLivingEnergy - zdarma Síťový propojovací kabel - zdarma Dárek za nákup :-) Vyplnění formuláře pro " instalaci na míru ", naleznete ZDE Nezapomeňte vyplnit !!! Nové objednávky dodání do týdne !!! . Pokud máme skladem.

Specifikace: Model: NanoPi NEO LTS CPU: Allwinner H3, Quad-core Cortex-A7 Up to 1.2GHz DDR3 RAM: 512MB Connectivity: 10/100M Ethernet USB Host: Type-A x 1, 2.54 mm pin x 2 MicroSD Slot x 1 MicroUSB: OTG, for power input Debug Serial Port: 4Pin, 2.54 mm pitch pin header Audio input/output Port: 5Pin, 2.0mm pitch pin header GPIO: 2.54mm pitch 36pin. It includes UART, SPI, I2C, IO etc PCB Dimension: 40 x 40 mm Power Supply: DC 5V/2A OS/Software: u-boot, UbuntuCore and Android Weight: 14g (WITHOUT Pin-headers) Micro SD karta 32GB + předinstalace - zdarma Kryt MyLivingEnergy - zdarma Síťový propojovací kabel - zdarma Dárek za nákup :-) Vyplnění formuláře pro " instalaci na míru ", naleznete ZDE Nezapomeňte vyplnit !!! Nové objednávky dodání do týdne !!! . Máme skladem.
